懸臂式半透發光標志的安裝、接電細節說明

2020年7月3日 0 條評論 1.47k 次閱讀 0 人點贊

（一）基本說明
1,、安裝前請班組經理務必仔細閱讀本《安裝說明》文件,，紙質文件隨貨附帶兩份。并留意查看標志側面對應版面標簽,、控制機箱標簽,、所有類型抱箍、螺桿,、U型卡箍等,。
2、若安裝量較大時,，應提前告知我廠安裝計劃,，我們?cè)谏县洉r(shí)按照標志安裝先后順序擺放，避免您在組織安裝時無序倒騰標志,，耗工費時,。
3、半透發光標志在環境光強烈時不發光,，夜晚或白天光照不佳時，控制系統自動感應開啟發光單元,。若白天安裝時需要測試標志發光情況,，可用深色不透光物件（如：深色衣服、紙箱）遮罩在控制機箱上的小太陽能板上,，系統默認為夜間模式,，自動點亮標志。
4,、安裝臨時擺放時,，應按照標志的安裝方向垂直立放，嚴謹平躺堆放,，若在交通開放區,，應設置必要的交通隔離設施、安全引導設施,，確保施工作業區交通安全,。
（二）安裝固定說明
1、半透發光標志面板為反光膜面，若安裝時需要正面平放于地面時,，應采用牛皮紙板等柔性材料墊底,，并清理安裝場地中的石籽顆粒，避免擺放時標志膜面受到損傷,。
2,、半透發光標志內部為光源、元器件,、電子結構,，平放安裝時，根據安裝需要,，可臨時踩踏在背面滑槽上,，嚴禁直接踩踏背板非滑槽區，此行為會導致光源結構損壞,。
3,、控制機箱通常設置于標志立桿底法蘭朝上約2.5米處，使用半片對夾抱箍固定,，注意查看配套螺桿,，另不同標志尺寸、發光面對應不同的控制機箱,，選擇時應仔細核對對應標簽,。

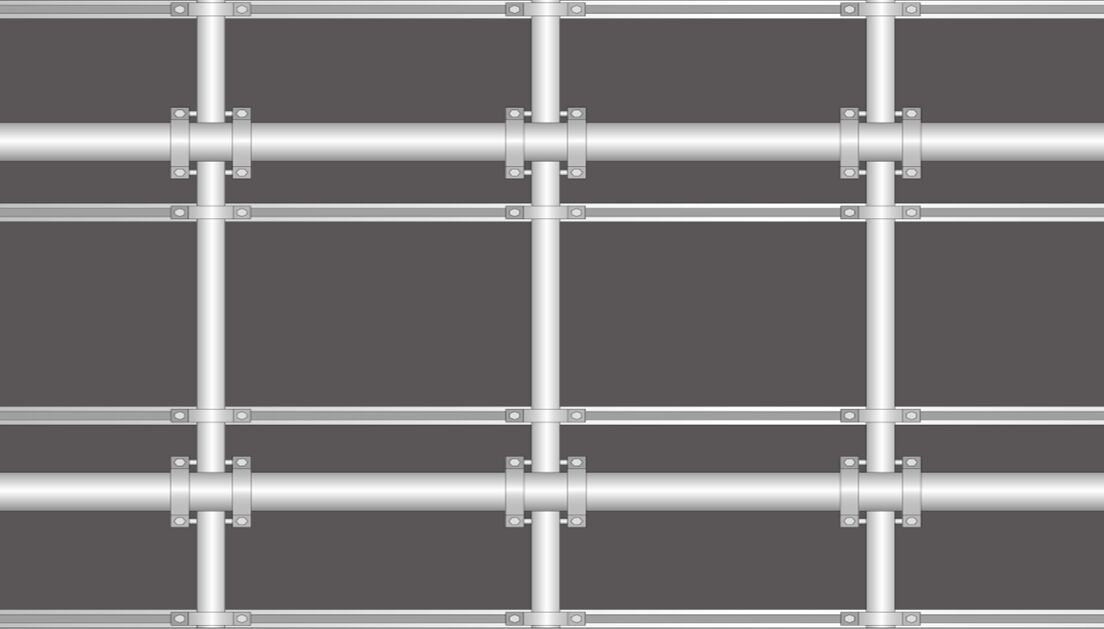

4、為保證足夠的結構穩固性,，標志背部采用轉接鍍鋅圓管（Φ60mm）結構,，將圓管平均豎立設置于標志背部（左右兩邊圓管到邊距為30cm，中間部分圓管平均分布）,，用Φ60mm半片和Ф12*70mm螺桿固定于標志滑槽上,。

?

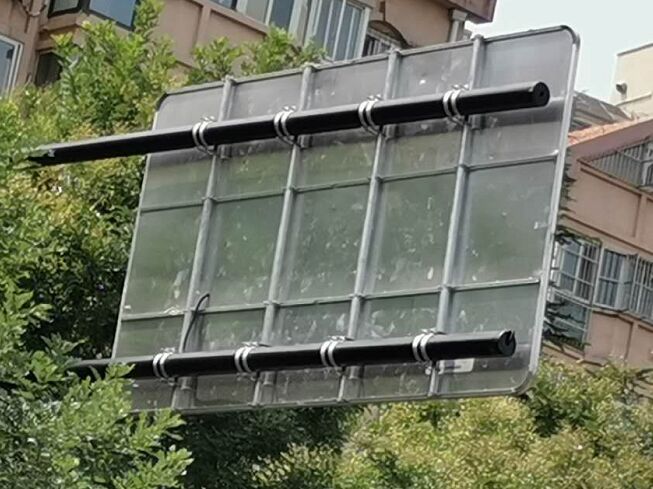

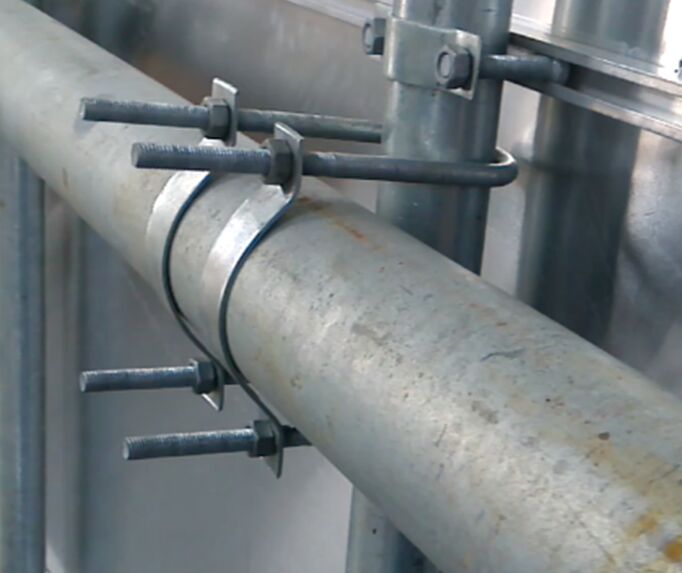

5、將圓管用U型卡箍在懸臂上下對卡,，用對應懸臂尺寸的抱箍半片固定于懸臂左右上,，用M12螺帽固定。

6,、暫時無法安裝的標志及對應配件,，應妥善保管，按照安裝方向采用立放的方式,，存放在通風,、干燥的空間內；切勿平放堆積,，易導致標志擠壓變形,，且戶外淋雨窩水,，會導致標志以后面層散熱不均，反光膜起鼓,、積水等現象發生,。
（三）接電說明
1、半透發光標志的內部工作電壓為DC-24V（低壓）,，外部輸入電壓為AC-220V（高壓）,，接電前請仔細分清高壓區、低壓區接線柱,，嚴禁將220V輸入電直接接入低壓工作區,，會導致發光元器件高壓擊穿、損毀,，本行為屬人為損壞,，不在公司免費保修范圍內。

2,、接線前,，請關閉控制機箱總開關，外接電源開關,，切勿帶電接線,，接線處使用防水膠帶單獨包裹，外層再使用絕緣膠帶包裹,，保證充分絕緣,、防水。

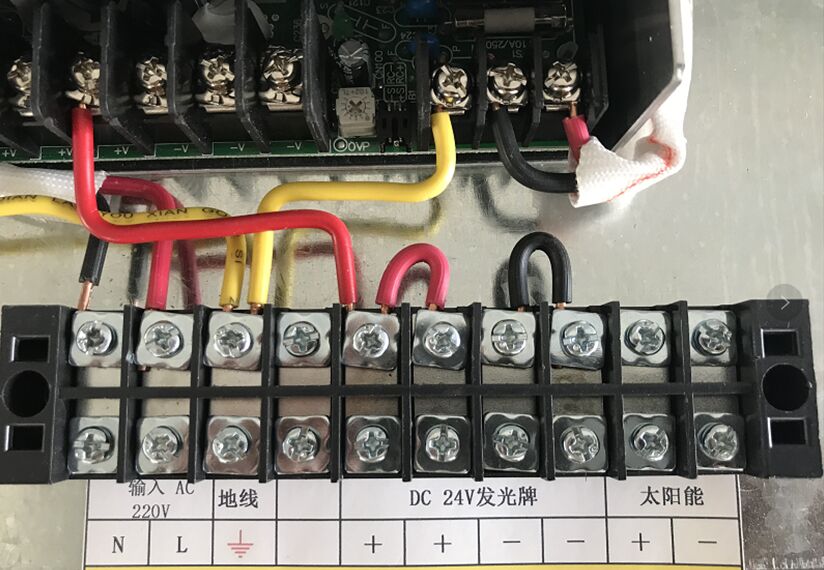

3,、半透發光標志上的電線接入控制箱內的低壓DC-24V輸出端子,，本次標志正極為棕色線；負極為藍色線,。外接電源線接入高壓輸入端子,。地線必須接地，導入地面土壤內,。
4、懸臂桿上的標志走線必須使用護線管保護,，并盡可能從懸臂開孔內置,，長期戶外高低溫的非保護線材極易導致線路老化、漏電等危險情況的發生,。
5,、以12平方左右的半透指路發光標志為例，通常采用3*2.5m㎡外接電源線,，分別為N,、L ,、地線，取電距離建議在50米范圍內,。標志超出本面積,、或接電距離超出50米，應告知我們,，根據具體情況計算,、建議線材規格。
