外置點陣型主動發光標志 led發光標志

2019年4月3日 2 條評論 13.36k 次閱讀 2 人點贊

外置點陣型主動發光標志,，又稱“點陣發光標志”,、“LED主動發光道路交通標志”,，行業簡稱：“點陣標志”。外置點陣型主動發光標志,，采用先進的數碼打控設備,，在標志面板種的文字、圖案,、數字等信息輪廓上嵌入LED發光管,，實現標志內容的主動發光效果。南京賽思交通信息科技有限公司,，南京專業生產主動發光標志的廠家,，其技術資料如下：
（一）技術說明
1、符合國家標準《主動發光道路交通標志》（GB/T 31446）技術要求,。
2,、工藝說明：在標志版面的圖形、文字,、符號等輪廓上嵌入LED發光管,，形成線型發光效果，滿足視覺融合效果,，達到標志關鍵信息能有效視認,、識別的效果。
3,、標志連接結構件依據國家標準GB/T23827《道路交通標志板及支撐件》相關要求,，逆反射材料執行國家標準GB/T18833《道路交通反光膜》。
4,、標志邊框四周封裝采用鋁合金型材,，或金屬板材折邊成型，轉角采用圓弧彎頭連接,，標志整體厚度≤38mm（不含滑槽,、背板扣件）。
5,、標志版面的LED安裝圓孔采用激光數控設備打孔,，圓孔直徑規則規律無偏差偏位，打孔處反光膜邊緣應平滑,、整齊,、無毛刺。像素中心間距外圈≤40mm,，圖案≤35mm,。
6、采用全自動亮度性能檢測焊接設備,，制造LED光學線串,，每顆LED配備獨立電阻,、套管，便于光學測試,，和故障維修,。
7、單粒LED在額定電流時的法向發光強度：紅色≥5000mcd,黃色≥3000mcd,，白色≥6000mcd,；LED半強角θ1/2≥12.5o。
8,、發光模式：采用精密光控模塊,，能根據標志安裝位置周圍的光照變化，自動開啟/關閉標志發光單元,。
9,、視認距離：夜間動態視認距離≥250米，靜態視認距離≥300米,。
10,、防水防塵等級：符合IP65要求。
11,、環境溫度適用等級,，根據地理區域選配：中國南部地區選用A級；中國中部地區選用B級,；中國東北地區選用C級,。（注：A級-20℃～+55℃；B級-40℃～+50℃,；C級,，-55℃～+45℃）。
12,、發光模式：標志版面采用高靈敏度的光控模塊,，能根據安裝周圍環境的光照強度變化,，自動開啟/關閉標志發光單元,。
13,、供電系統及配置：
?（1）接入電網供電時,，輸入電壓220V,，輸出電壓24V。
?（2）采用太陽能供電時,，蓄電池滿載狀態下發光工作時間不小于120小時,。
14、標志整體重量≤20KG /㎡,，設計使用壽命10年,，免費質保2年（電池部分1年）,。
（二）適用條件：
1、各種尺寸的禁令類,、警告類,、指示類、指路類等標志,；
2,、功耗約為5W/平米，≦4M2以下的標志均可采用太陽能供電方式,。也可采用外接路燈,、監控、信號燈,、配電柜等電源,。
3、版面中文字字高≧35cm,；字母字高≧20cm,，若字高小，則容易形成光暈,，影響視認,。
（三）特點及優勢：
標志版面≦4M2以下，無需考慮電源問題,。光穿透率強,，可設置為閃爍狀態，警示效果極佳,，特別是黃色燈管,，在霧霾、惡劣天氣中,，具備很強的視認性,。

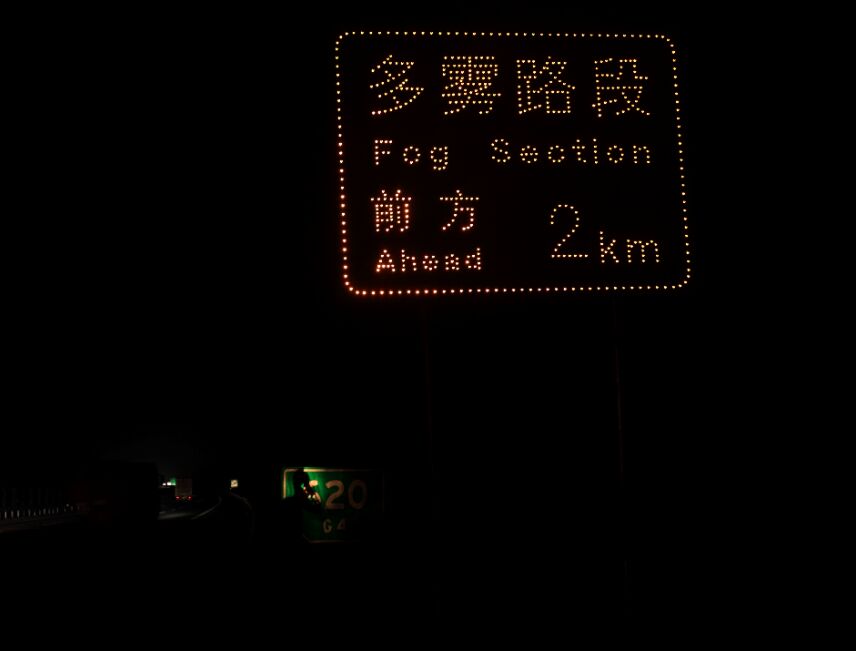

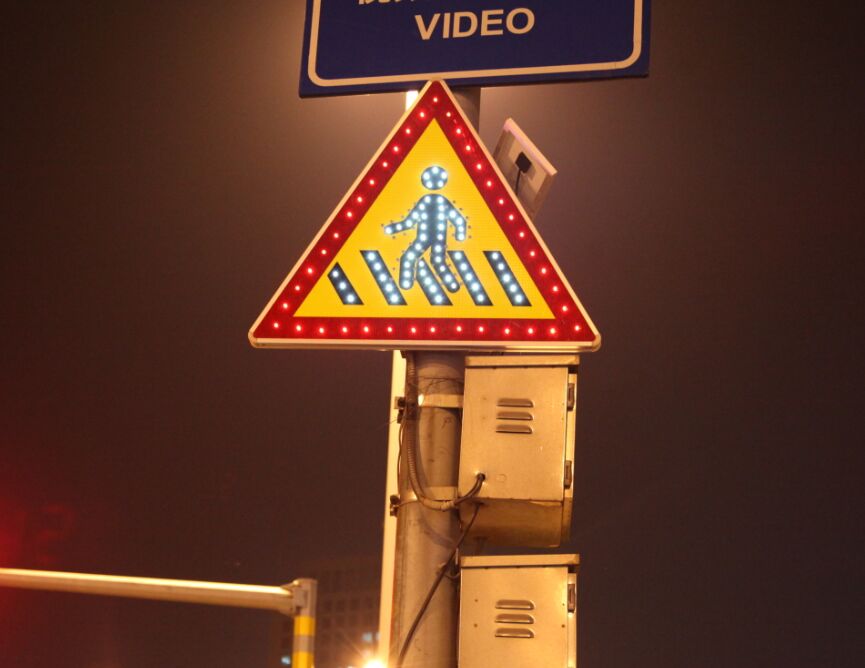

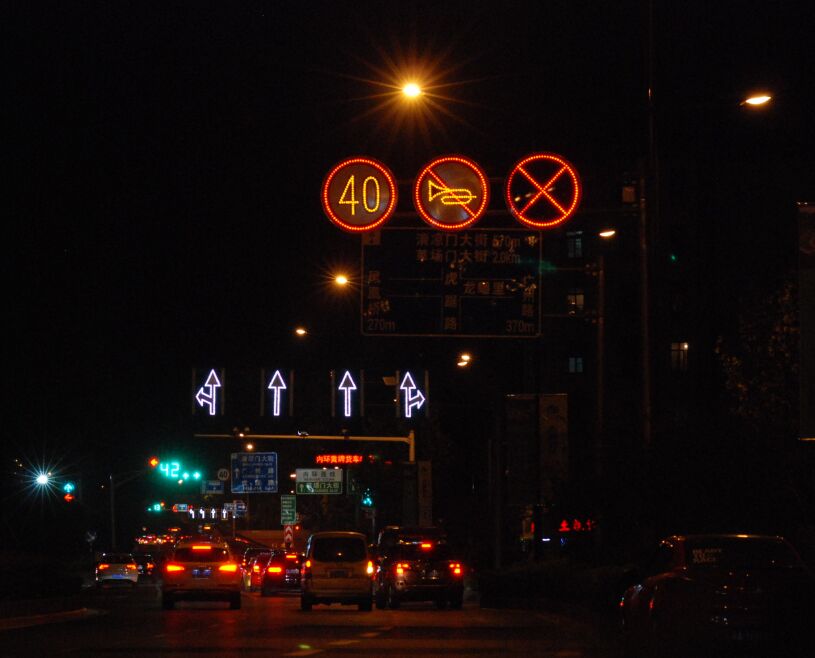

（四）參考照片
