國標《道路交通標志和標線》（GB5768）是我們交通人必備的學習標準,，其初版于1986年發布,，其后，分別于1999年,、2009年,，2022年共做了三次修訂。本次的交通標志部分（GB5768.2）修訂版為當前的最新版本,，于2022年10月1日正式實施,，對比研究了2009版，其增加和修改了不少圖標,，匯總整理如下：

（1）增加了交通事故管理標志

含義：以粉紅色或熒光粉紅色為標志底色,，用以警告前方路段正在進行道路交通事故管理，應減速慢行,、停車等候或繞道行駛,。

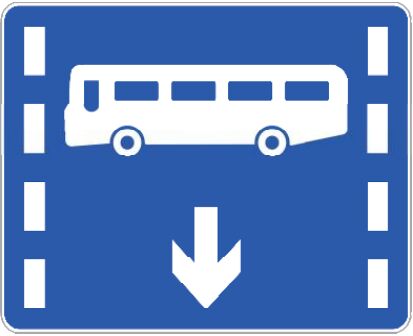

（2）修改了“公交專用車道標志”的圖標含義

變化之處：在2009版本中，上左圖表示為：“該車道專供本線路行駛的公交車輛行駛”,；而在2022版本中,，上圖左則表示為“僅供公交車輛,、通勤班車等大型載客汽車通行”，增加了“通勤班車”車種,。而要表示“本車道僅供公交車輛行駛”,，則需要在圖標上方加“公交”字樣，如上中圖所示,。如果還要詳細定義為“快速公交”,，則需如上右圖所示。

（3）修改了“禁止掛車,、半掛車駛?cè)霕?biāo)志”的圖形

?

變化之處：上圖左為2009版本中“禁止掛車,、半掛車駛?cè)霕?biāo)志”的圖形；2022新版本圖標,，如上圖右所示,。

（4）新增了電動車圖標，分別對應禁令,、指示,、警告三類標志

（5）修改：將2009版本“禁止電動三輪車駛?cè)霕?biāo)志”，修改為“禁止三輪車駛?cè)霕?biāo)志”,，擴大圖形所指范圍,，不再僅限于“電動三輪車”。

（6）增加了“單行路指示標志”帶了文字的版面形式,。

說明：在2009版本（如圖上左,、上右所示），不易理解為“單行路”指示標志,，特在2022新版本中,，增加了帶“單行路”文字提示的版面，對單行路指示標志添加了文字說明,。

（7）增加了“開車燈標志”

含義：表示機動車行至該標志處,，應開啟車燈。主要設置于隧道口前等需要開車燈處,。

（8）增加了“小型客車車道指示標志”

說明：在2009版本中,，僅給出了機動車道標志，未對小型客車車道指示進行圖標定義,，2022版本給予明確細分,、定義圖標。

（9）增加了“有軌電車專用車道標志”

表示：該車道僅供有軌電車通行,，本標志應與“公交專用車道標線”配合使用,。

（10）增加了“非機動車推行標志”

含義：表示該道路僅供非機動車推行，不準騎行,。主要設置于天橋,、地下通道等禁止騎行的路段入口處,。

（11）增加了“靠右側車道行駛標志”

含義：表示車輛除必要的超車行為外應靠右側道路行駛。該圖標對車道行駛軌跡選擇,，給出了明確的圖標定義,，以往的“靠右側車道行駛”管理指令，需要通過冗繁的文字描述,，該標志給予了明確圖標示意,。另：應加輔助標志說明靠右側車道行駛的車型定義。

（12）增加“硬路肩允許行駛標志”

說明：表示該處硬路肩允許車輛通行,，上左圖設置于起點,；上中圖設置于即將結束處，提示盡快合流,；上右圖設置于終點處,。

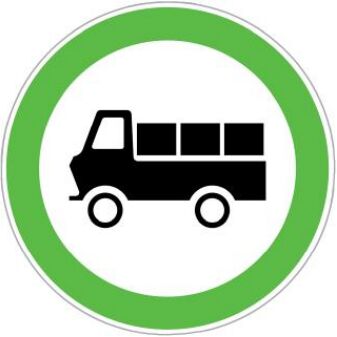

（13）增加“貨車通行標志”

含義：表示貨車應在該道路上行駛，其它車輛也可以在該道路上行駛,。特別采用綠色反光膜作為外圓圈,。

（14）增加“熒光黃綠外邊框的人行橫道標志”圖案

含義：增強了對人行橫道標志的遠距離駛認性。

（15）修改“步行標志”的名稱和圖案

?

說明：在2009版本中,，該標志名稱為“步行標志”,，如上左圖；在2022版本中,，名稱修改為“行人標志”,，圖標改為上右圖。

（16）增加“交叉路口標志圖形顯示實際道路交叉形式,，線條粗線顯示寬度”

說明：新增上列用細線條表示相交道路寬度,，相對當前道路較窄的圖形表示方式，如上列三圖,。另新增下列三圖，新的相交道路線型的形狀圖,。

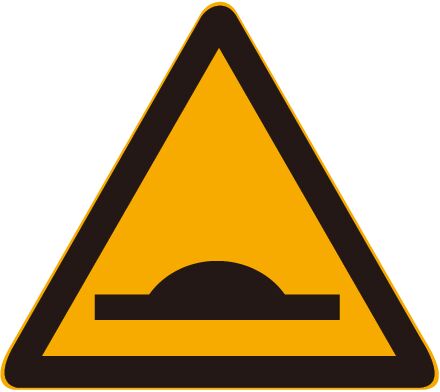

(17)修改“路面高突標志”為“減速丘標志”

（18）增加“電動汽車充電站識別標志”

另有其它變動：（1）修改了“注意車道數變少標志”和“線形誘導標”,，由原來的藍色底、白色圖標的指示類標志,，調整為黃色底,、黑色圖標的警告類標志。（2）修改了“釣魚”,、“潛水”,、“劃船”、“滑雪”,、“滑冰”等旅游類符號標志的圖形,。（3）修改了“收費站預告”和“收費站”標志形式,。（4）修改“交通監控設備標志”為告示標志。

以上2022版在2009版基礎上,，新增或修改的標志版面,，若整理有遺漏，歡迎告知補缺,。謝謝,。
